一、规格

二、安装

2.1开箱检查

使用前，用户要先拆掉设备的外包装。检查机器上所有的警示标贴。即便是无外包装,请仔细检查设备。

注意:

1.如果运输中造成设备损坏则不可使用，必须立即与我司取得联系。

2.设备在出厂前已经加过润滑油, 而且液压装置也加足了液压油。

3.若设备供有电池，则电池已经充电。

检查每个单元的酸液高度正确、比重正常(见“电池”)。

2.2架立场地

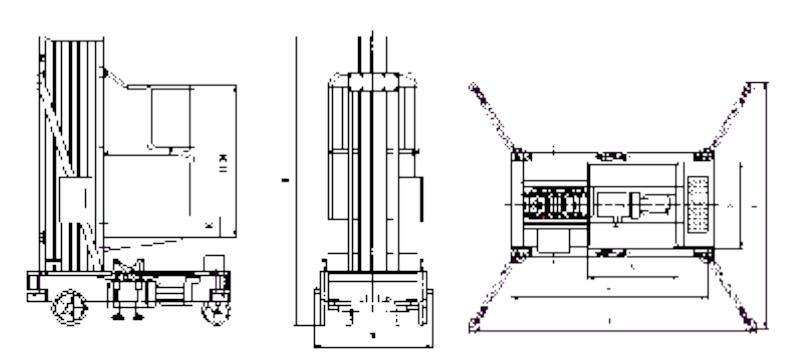

机器防倾支撑腿之支撑座所需场地见下图:

2.3设备支撑与水平调整

平台承受着水平作用力，包括作业用力与室外风力等等。水平作用力过大将使平台不稳定。防止机器倾倒是靠外展连接于底盘四角的四个防倾支撑腿来实现的。支撑与水平靠调整四个防倾支撑腿的支撑螺杆实现。下图显示相关零件：

操作说明如下:

1.拔出定位销,向外展开连接于底盘四角的防倾支撑腿，直到定位销进入工作定位孔中。

2.顺时针转动手柄直到四个支撑螺杆的支撑座接触地面,继续转动手柄直到行走轮离开地面。

3.通过观察底盘上的水平仪调整水平。当底盘水平时水泡应该位于水平仪的中心圆圈内。

4.要收拢防倾支撑腿,逆时针转动手柄直到支撑脚离开地面。拔出定位销,向内收拢转腿直到定位销自动进入初始定位孔中。

警告! 必须观察底盘上的水平仪。水泡应位于水平仪的中心圆圈内。

警告! 一旦你不确定是否水平,则将长方形水平仪靠在桅柱上校验水平。

警告! 未展开防倾支撑腿前禁止任何操作。

三、操作指南

设备使用的相关条件

●工作场所地面必须平整坚实，上空无障碍。设备与高压线之间有足够的距离；

●环境温度应在-10℃~38℃范围；海拔≤1000米；

●环境湿度≤90%；

●电源: AC 230V±10%, 50Hz；

●风速不大于5级（≤10.7m/s）；

●此机工作噪声为72~74dB。

注意!

1.当环境温度高于32℃时应避免阳光直射设备液压与电器部分。

2.如果上述条件不具备, 请与供应商联系并采取相关设备使用的保障措施。
